Представьте, что нужно расплавить металлическую деталь. Самое очевидное решение – использовать печь, газовую горелку или открытое пламя. Но есть другой способ, который позволяет сделать это быстрее, чище и точнее – индукционный нагрев.
В этой статье разберем, что такое индукционный нагрев, как работает эта технология, какие физические процессы лежат в ее основе и где она применяется в современной промышленности.

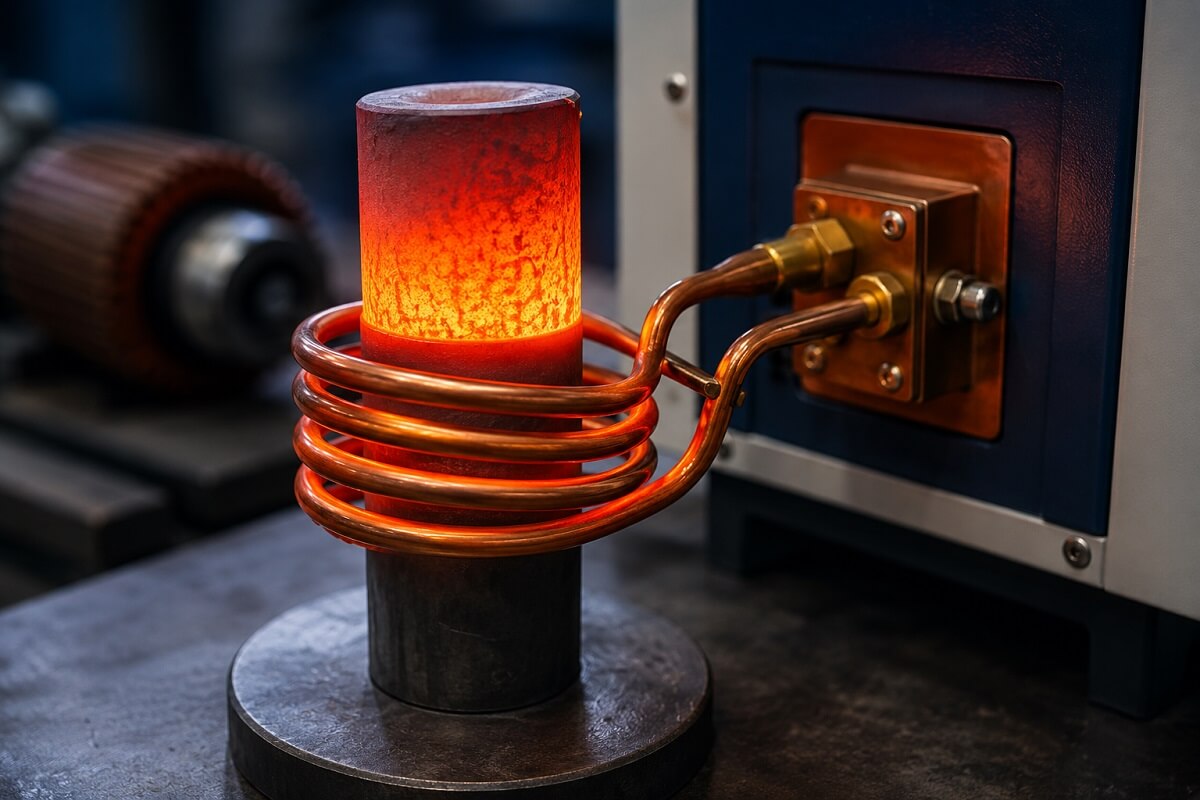

Что такое индукционный нагрев
Индукционный быстрый нагрев – это способ нагрева металла с помощью переменного магнитного поля. Для этого используют катушку из медной трубки, через которую пропускают переменный ток. Вокруг катушки возникает магнитное поле, а если внутрь поместить металлическую деталь, в ней появляются вихревые токи, или токи Фуко.
Именно эти токи и нагревают металл. Тепло возникает прямо внутри детали, поэтому не нужно передавать его от пламени, нагретой поверхности или другого источника.
Такой способ дает быстро разогревать, точно контролировать температуру и не расходовать лишнюю энергию. Именно поэтому нагрев индукционным способом широко используют там, где важны скорость, качество и точность обработки.

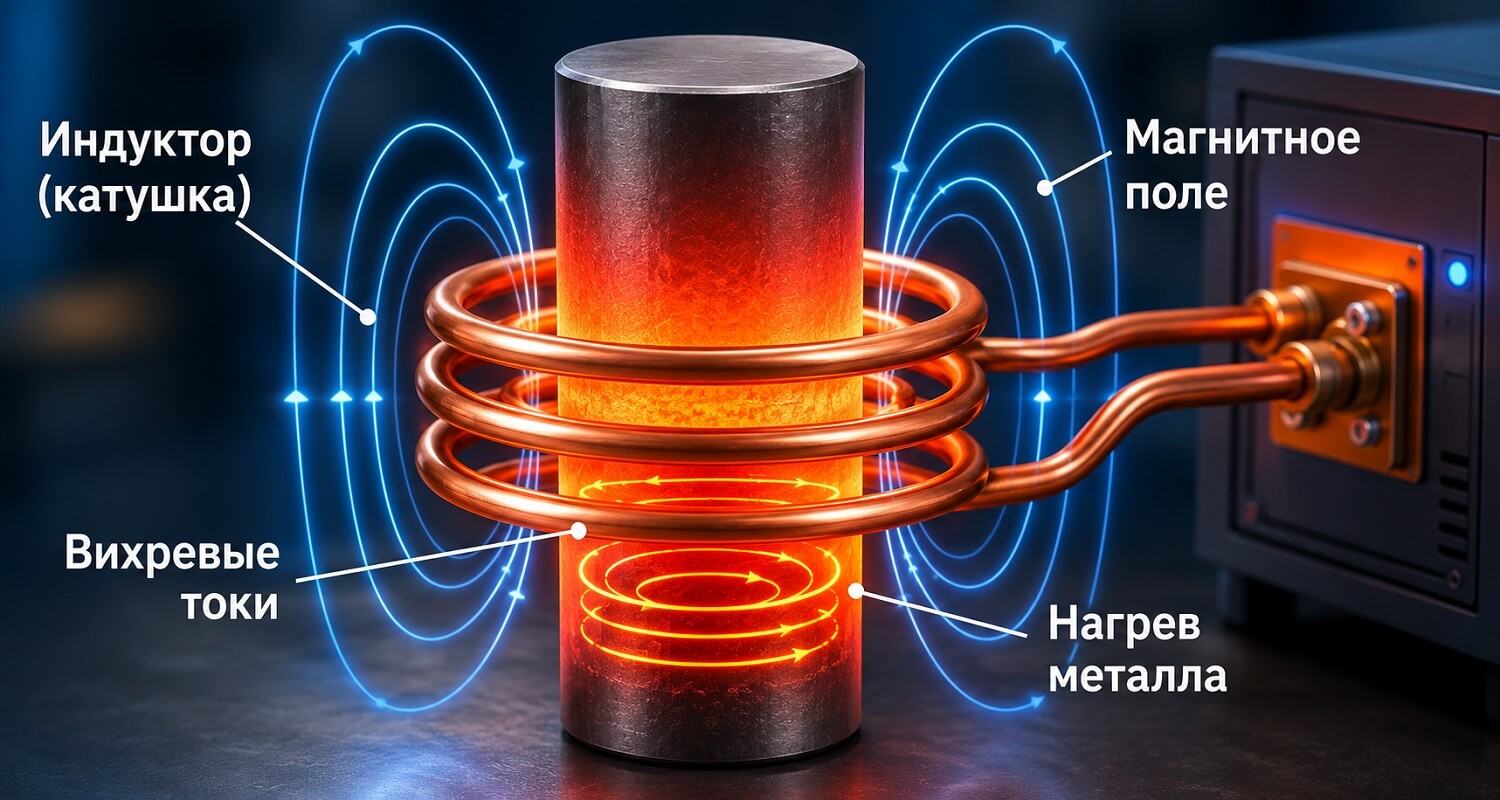

Принцип работы индукционного нагрева
Принцип индукционного нагрева основан на явлении электромагнитной индукции. Переменный ток, проходящий через индуктор, создает переменное магнитное поле. По аналогии с трансформатором индуктор выполняет роль первичной обмотки, а нагреваемая металлическая деталь — короткозамкнутой вторичной обмотки. Под воздействием магнитного поля в детали возникают вихревые токи (токи Фуко), которые, преодолевая электрическое сопротивление металла, выделяют тепло в соответствии с законом Джоуля—Ленца. Благодаря этому металл нагревается непосредственно изнутри, без прямого контакта с источником тепла.
Вихревые токи и их роль в нагреве
В этом принципе нет передачи тепла от внешнего источника через поверхность – тепло возникает непосредственно в объеме заготовки. Поэтому индукционный нагрев быстрый: не нужно ждать, пока тепловая волна дойдет до центра детали. Особенно хорошо это работает с ферромагнитными металлами – железом и сталью, у которых добавляется эффект перемагничивания, усиливающий выделение тепла.
Почему нагрев происходит быстро
Высокая скорость разогрева – одно из главных преимуществ технологии. Тепло выделяется прямо в нагреваемом теле, без промежуточных этапов теплопередачи. В ферромагнитных материалах (железо, сталь) дополнительный вклад вносит перемагничивание – гистерезисные потери. Можно создавать очень высокие плотности мощности – от сотен до тысяч Вт/см². В результате процесс может занимать секунды, а не часы.
Глубина проникновения тока
Когда через металл проходит переменный ток, он распределяется не по всему сечению одинаково. Большая часть тока течет рядом с поверхностью. Чем глубже внутрь металла, тем меньше становится его плотность. В самом центре она может быть значительно ниже, чем у поверхности.
Такое явление называют поверхностным эффектом или скин-эффектом. Оно возникает потому, что переменный ток постоянно меняет свое направление. Из-за этого внутри железа появляются дополнительные электромагнитные процессы, которые как бы «выталкивают» ток к наружному слою.
Чтобы описать, насколько глубоко ток проникает в металл, используют понятие глубины проникновения. Это условная граница, на которой плотность тока уменьшается примерно в 2,7 раза по сравнению с поверхностью. Другими словами, на этой глубине остается около 37% от первого значения.
Глубина проникновения зависит сразу от нескольких условий:
- Удельное электрическое сопротивление изделия. Если сопротивление выше, ток проникает глубже. Поэтому в разных металлах глубина проникновения будет отличаться даже при одинаковой частоте.
- Относительная магнитная проницаемость. Этот параметр показывает, насколько хорошо материал взаимодействует с магнитным полем. Чем выше магнитная проницаемость, тем сильнее ток концентрируется у поверхности. Из-за этого глубина проникновения становится меньше. Например, у магнитных сталей она значительно меньше, чем у меди или алюминия.
- Частота индукционного нагрева. Это один из самых важных факторов. При низкой частоте ток распределяется по большей части сечения металла. Но если частота увеличивается, ток все сильнее смещается к поверхности. В результате глубина проникновения уменьшается.
Вот почему в установках индукционного нагрева частоту подбирают под конкретную задачу. Если нужно нагреть только наружный слой детали, используют более высокую частоту. Если требуется прогреть металл почти по всей толщине, выбирают более низкую.
Интересно, что основная часть тепла выделяется совсем не по всему объему металла. В поверхностном слое, толщина которого примерно равна глубине проникновения, выделяется около 86–90% всей тепловой мощности. Остальная энергия распределяется в более глубоких слоях.
Частоты индукционного нагрева и их влияние на процесс
Частоты индукционного нагрева определяют, на какой глубине будет выделяться основная энергия. Выделяют три основных диапазона:
- низкая частота (промышленная, 50 Гц) – для сквозного прогрева массивных заготовок большого диаметра (более 200 мм);
- средняя частота (до 10 кГц) – для разогрева заготовок диаметром от 40 до 200 мм, плавки металлов;
- высокая частота (свыше 10 кГц) – для поверхностной закалки, нагрева мелких деталей, локального действия.
Выбирая частоту, можно управлять характером нагрева: делать поверхностное упрочнение или сквозной прогрев. Это одна из главных особенностей технологии, которая делает ее такой гибкой.
Факторы, влияющие на эффективность нагрева
Чтобы процесс работал быстро и без лишних потерь, недостаточно просто включить установку. На результат влияет сразу несколько факторов. Если подобрать их правильно, деталь нагреется равномерно, процесс займет меньше времени, а расход электроэнергии будет ниже.
Основные факторы, которые влияют на эффективность индукционного нагрева:
- Частота тока. Это один из самых важных параметров. Высокая частота подходит для поверхностного нагрева, например при закалке деталей. Если же нужно прогреть заготовку на большую глубину, используют более низкую частоту. Правда, в этом случае нагрев обычно занимает больше времени.
- Материал заготовки. Разные металлы нагреваются по-разному. Здесь многое зависит от их удельного электрического сопротивления. Чем оно выше, тем легче материал преобразует электрическую энергию в тепло. Поэтому стальное изделие обычно нагревается быстрее, чем медь, хотя оба материала хорошо проводят электрический ток.
- Магнитная проницаемость. Для ферромагнитных материалов, таких как сталь, индукционный нагрев особенно эффективен. Пока металл находится ниже точки Кюри, магнитное поле взаимодействует с ним намного сильнее, поэтому процесс происходит быстрее. После достижения этой температуры магнитные свойства меняются, и эффективность процесса снижается.
- Расстояние между индуктором и изделием. Чем ближе индуктор расположен к поверхности металла, тем лучше передается энергия. Если зазор слишком большой, часть энергии просто теряется, а нагрев становится менее эффективным.
- Мощность установки. От мощности зависит, насколько быстро деталь наберет нужную температуру. Чем выше мощность, тем быстрее идет нагрев. Но слишком большая мощность тоже не всегда полезна. Если подобрать ее неправильно, можно перегреть поверхность, пока внутренние слои еще не успели прогреться.
- Форма индуктора. Индуктор стараются делать таким, чтобы он максимально повторял форму изделия. Тогда магнитное поле распределяется более равномерно, а энергия расходуется именно там, где она нужна. Для простых цилиндрических деталей используют одни индукторы, для шестерен, труб или деталей сложной формы – совсем другие.
На практике все эти параметры связаны между собой. Изменение одного из них почти всегда влияет на остальные. Поэтому при проектировании индукционной установки инженеры подбирают не отдельные характеристики, а весь режим работы целиком. Только в этом случае можно получить быстрый, равномерный и экономичный нагрев без перегрева или недогрева детали.

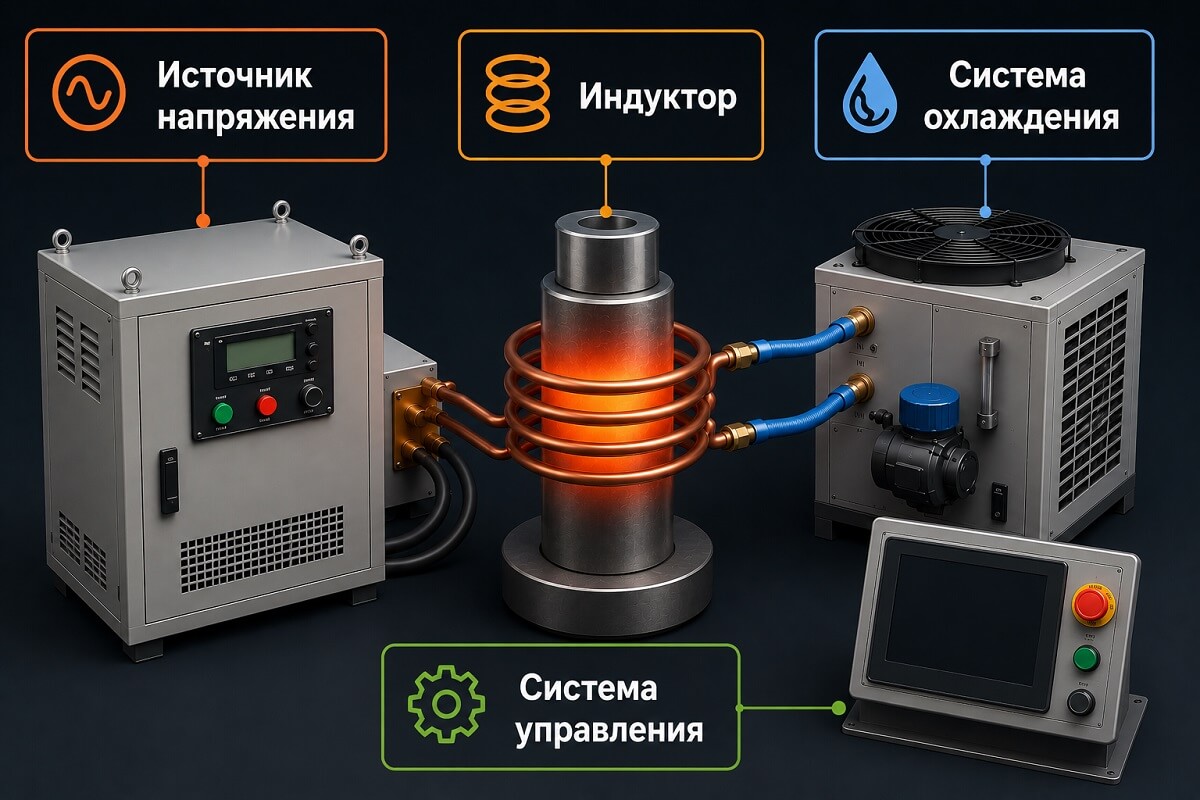

Устройство системы индукционного нагрева
Современная установка индукционного нагрева – это продуманная инженерная система. Она состоит из нескольких ключевых элементов, работающих в связке.
Основные элементы установки:
- Источник напряжения. Преобразует ток из сети в ток нужной частоты и мощности. Может быть машинным генератором, ламповым или транзисторным (на IGBT, MOSFET).
- Индуктор. Рабочий орган – медная катушка, создающая магнитное поле. Его форма повторяет геометрию нагреваемой детали.
- Система охлаждения. Индуктор нагревается от собственных потерь и от тепла, излучаемого деталью. Его охлаждают водой, циркулирующей внутри медной трубки.
- Система управления. Позволяет задавать режимы индукционного нагрева: мощность, время, температуру. Часто включает обратную связь от пирометра.
Каждый из этих элементов важен для стабильной работы установки. Без правильного подбора источника питания и системы охлаждения индукционного оборудование не прослужит долго.
Типы индукторов
Форма индуктора определяется формой нагреваемой детали. Для нагрева валов, прутков и труб используют цилиндрические (соленоидные) индукторы. Для нагрева плоских поверхностей – петлевые и плоские. А для нагрева внутренних поверхностей или изделий сложной формы разрабатывают специальные индукторы. Правильный выбор формы индуктора напрямую влияет на эффективность нагрева.
Вспомогательные элементы
К вспомогательным элементам относятся батареи конденсаторов для компенсации реактивной мощности, согласующие трансформаторы, механизмы загрузки и выгрузки заготовок, устройства контроля температуры. Эти компоненты обеспечивают надежную работу всей системы и продлевают срок службы оборудования.

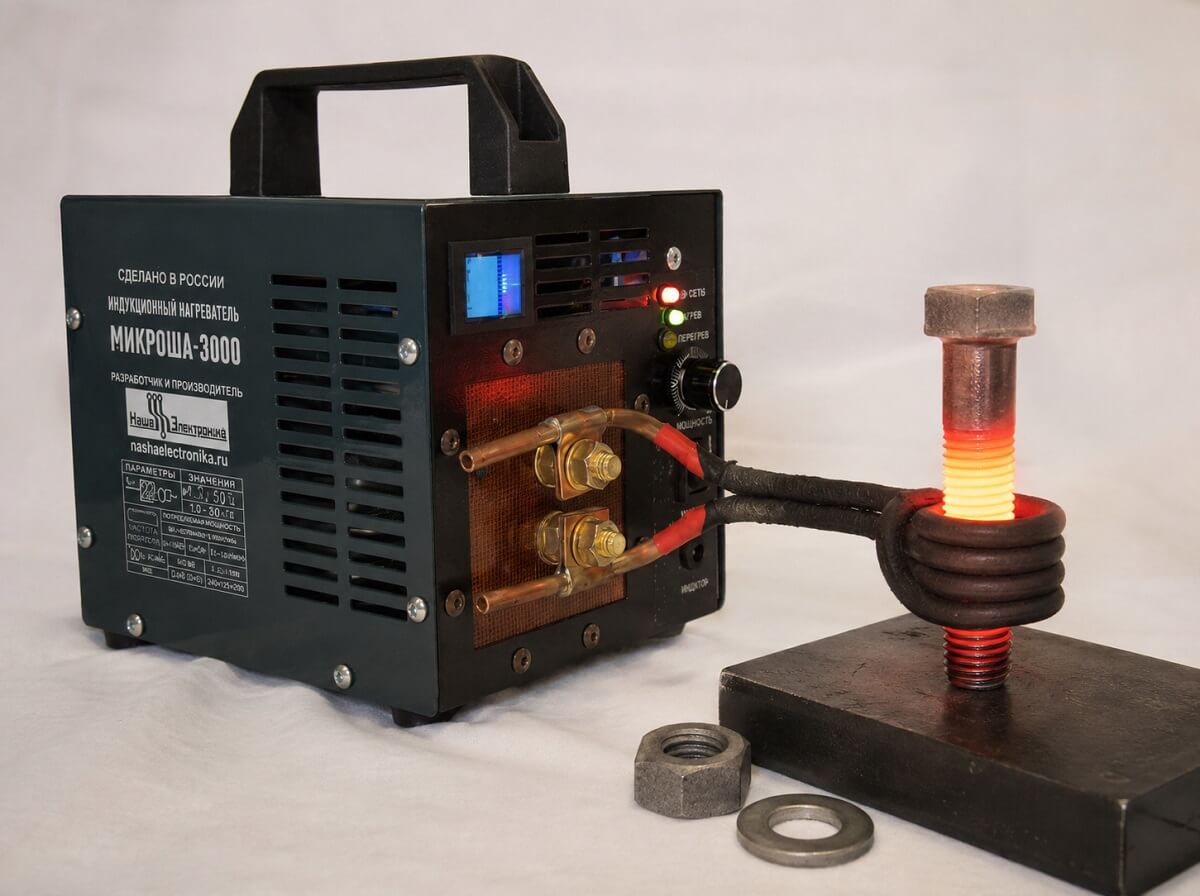

Применение индукционного нагрева
Индукционный нагрев сегодня встречается почти на каждом современном производстве, где работают с металлом. Где-то с его помощью закаливают детали, где-то плавят металл, а где-то просто быстро нагревают заготовки перед обработкой.
Термическая обработка
Чаще всего индукционный нагрев применяют именно для термообработки. Например, нужно закалить вал или шестерню. Нет смысла раскалять всю деталь докрасна. Достаточно нагреть только поверхность. После закалки она становится твердой и хорошо сопротивляется износу. При этом сердцевина остается более мягкой и вязкой. Такая деталь не только долго служит, но и лучше переносит ударные нагрузки.
Этим же способом делают отпуск, отжиг и нормализацию. Современные установки сами поддерживают нужную температуру и время нагрева. Поэтому от детали к детали результат получается одинаковым, а вероятность брака заметно ниже.
Плавка металла
Индукционные печи давно стали привычным оборудованием на многих литейных производствах.
В них плавят сталь, чугун, алюминий, медь и другие металлы. Здесь нет открытого огня, который напрямую нагревает металл. Нагрев происходит за счет электромагнитного поля, поэтому расплав получается более чистым. В него не попадают продукты сгорания топлива, как это бывает в некоторых других печах.
Еще один плюс – температуру легко держать на нужном уровне. Если требуется расплавить дорогой сплав, это особенно важно. Иногда плавку проводят в вакууме или под защитным газом, чтобы металл не окислялся.
Пайка и сварка
Когда нужно соединить две детали, совсем не обязательно разогреть всю конструкцию.
Индуктор можно расположить прямо возле места соединения. За несколько секунд металл нагреется именно там, где это нужно. Остальная деталь останется почти холодной.
Это удобно, когда рядом находятся резиновые уплотнения, подшипники, пластиковые элементы или другие элементы, которые легко испортить высокой температурой. Кроме того, при быстром нагреве появляется меньше окалины, а само соединение получается аккуратнее.
Нагрев заготовок
Перед ковкой или штамповкой металл должен стать пластичным. Для этого его сначала нагревают.
Если делать это в обычной печи, придется ждать довольно долго. Индукционный нагрев справляется намного быстрее. Пока одна заготовка ушла под пресс, следующая уже успела прогреться.
Хорошо и то, что металл нагревается равномерно. Его проще обрабатывать, меньше риск появления трещин, а штампы изнашиваются не так быстро.
Другие применения
На этом возможности индукционного нагрева не заканчиваются. Его используют при производстве труб. Перед сваркой быстро нагревают кромки, после чего получают прочный и ровный шов. На прокатных линиях индукционные установки помогают поддерживать нужную температуру металла прямо во время работы. Благодаря этому не приходится лишний раз останавливать процесс.
Очень часто индукционный нагрев выручает при ремонте оборудования. Например, нужно снять подшипник, который плотно сидит на валу. Или открутить гайку, которая за годы работы намертво прикипела. Достаточно нагреть нужное место, и деталь снимается гораздо легче. При этом соседние узлы почти не нагреваются, а значит, риск что-то повредить минимальный.
За это индукционный нагрев и ценят на производстве. Он не тратит лишнюю энергию на нагрев всей детали, работает быстро и позволяет точно контролировать процесс. Именно поэтому сегодня его можно встретить и в небольших мастерских, и на крупных металлургических заводах.
Преимущества индукционного нагрева
У индукционного нагрева есть несколько неоспоримых преимуществ перед другими методами. Высокая скорость – время нагрева измеряется секундами, а не часами. Это экономит время и энергию. Эффективность (КПД) индукционных установок достигает 95-98% – намного выше, чем у газовых печей.
Точность и управляемость – можно задавать строго определенную температуру с погрешностью в несколько градусов. Это гарантирует стабильное качество продукции. Чистота – нет открытого огня, нет продуктов сгорания, нет загрязнения атмосферы. Безопасность – индуктор не нагревается сам, он передает энергию детали. Рабочая зона нагревается только там, где это нужно.
Еще одно преимущество – автоматизация. Установку можно легко вписать в производственную линию, автоматизировать загрузку и выгрузку. Не нужно ждать, пока печь разогреется – индуктор готов к работе мгновенно.
Ограничения технологии
У индукционного нагрева есть и ограничения, о которых стоит знать. Это не универсальное решение для всех задач:
- Зависимость от материала. Индукционный нагрев работает только с электропроводящими материалами. Металлы греются хорошо, а вот пластик или дерево – нет. И даже среди металлов есть разница: сталь греется эффективнее, чем алюминий или медь.
- Ограничения по геометрии. Сложные формы деталей требуют специальных индукторов. Чем сложнее деталь, тем сложнее и дороже изготовить индуктор. Для каждого типоразмера нужен свой индуктор, что может быть невыгодно для мелких партий.
- Стоимость оборудования. Качественный индукционный нагреватель стоит дороже газовой горелки или простой печи сопротивления. Эта высокая стоимость окупается за счет скорости, точности и энергоэффективности, но для малого производства порог входа может быть ощутимым.
Также индукционный нагрев требует квалифицированного обслуживания и систем охлаждения, что увеличивает эксплуатационные расходы.
Сравнение с альтернативными методами нагрева
Чтобы понять, насколько индукционный нагрев хорош, сравним его с основными альтернативами.
Индукционный vs газовый нагрев
Газ дает открытый огонь. Это небезопасно, требует вентиляции и соблюдения противопожарных норм. Греет только поверхность, от которой тепло передается внутрь. Это медленно и с большими потерями. Индукционный нагрев греет весь объем одновременно, быстрее и с меньшими потерями. КПД индукции – до 95%, у газа – 50-60%.
Индукционный vs сопротивление
Нагрев сопротивлением (например, в электрической печи) происходит от нагретого элемента к детали. Это требует времени и дает потери. Температура на детали распределяется неравномерно – края греются быстрее, центр медленнее. Индукционный нагрев дает равномерный прогрев по всему объему заготовки.
Индукционный vs печной нагрев
Печи нужен разогрев, это занимает много времени. Индуктор готов к работе мгновенно. В печи сложно контролировать температуру точно – она плавает в широком диапазоне. Индукционная установка держит заданную температуру с высокой точностью.
Индукционный нагрев – это не просто альтернатива, а технологический шаг вперед. Его используют там, где важна повторяемость, контроль и чистота процесса. Если в вашем производстве есть задачи по закалке, плавке, пайке или нагреву под ковку – индукция даст результат, который сложно достичь другими способами.
Выбор системы индукционного нагрева зависит от многих факторов: материала и размеров заготовки, требуемой глубины прогрева, производительности и особенностей технологического процесса. Поэтому при проектировании оборудования обычно подбирают не только мощность и частоту источника питания, но и конструкцию индуктора, систему охлаждения и режим работы установки.
Часто задаваемые вопросы
Что такое индукционный нагрев простыми словами?
Индукционный нагрев — это способ нагрева металлических изделий с помощью переменного магнитного поля. Под его воздействием в металле возникают вихревые токи, которые выделяют тепло внутри детали. Благодаря этому нагрев происходит быстро, точно и без открытого пламени.
Какие металлы можно нагревать?
Индукционный нагрев подходит для всех электропроводящих металлов, включая сталь, чугун, медь, алюминий, латунь и их сплавы. При этом ферромагнитные материалы (например, углеродистые стали) нагреваются эффективнее за счет магнитных свойств. Выбор режима зависит от типа металла, размеров детали и требуемой глубины нагрева.
Почему нагрев происходит поверхностно?
При прохождении переменного тока возникает поверхностный эффект (skin effect), из-за которого основная часть тока концентрируется в наружном слое металла. Чем выше частота тока, тем меньше глубина его проникновения и тем сильнее нагревается поверхность. Именно поэтому индукционный нагрев широко применяется для поверхностной закалки деталей.
Насколько энергоэффективен процесс?
Индукционный нагрев считается одним из самых энергоэффективных способов обработки металла. Поскольку тепло образуется непосредственно в заготовке, потери энергии значительно ниже, чем при газовом или печном нагреве. КПД современных индукционных установок может достигать 90–98% в зависимости от оборудования и условий эксплуатации.
