Подогрев металла перед сваркой: температура, способы

Содержание статьи:

Сварка – это процесс, при котором металл плавится от высокой температуры дуги, а потом быстро остывает. Если не принять мер, резкий перепад температур может привести к трещинам и внутренним напряжениям в шве. Подогрев перед сваркой помогает избежать этих проблем: металл нагревают до определённой температуры, чтобы снизить разницу между горячим швом и холодной деталью.

В этой статье разберём, зачем нужен предварительный подогрев металла перед сваркой, как определить нужную температуру и какие способы для этого существуют.

Зачем нужен предварительный подогрев перед сваркой

Когда сварщик зажигает дугу, металл в зоне шва нагревается до температуры плавления, а соседние участки остаются холодными. Из-за этой разницы возникают термические напряжения. При слишком быстром охлаждении в определённых условиях повышается риск образования холодных трещин и появления нежелательных структур в зоне сварного соединения.

Предварительный нагрев работает как буфер: он уменьшает тепловой контраст, позволяя металлу остывать медленнее и контролируемо. Это даёт несколько важных эффектов:

• снижается риск образования трещин;
• улучшается пластичность сварного соединения;
• повышается усталостная прочность шва.

Ещё одна важная задача – удаление влаги с поверхности металла. Водяной пар становится источником водорода, а водород в сварном шве – главная причина так называемого водородного растрескивания. Оно может проявиться даже спустя долгое время после завершения работы.

Когда греть обязательно

Подогрев металла перед сваркой требуется не всегда. Необходимость подогрева определяется риском образования холодных трещин и требованиями технологии сварки. Такой риск возникает при сварке:

• высокоуглеродистых сталей;
• низколегированных сталей;
• толстостенных деталей.

Для тонколистовой стали обычного качества подогрев чаще всего не нужен. Для ответственных конструкций, включая трубопроводы и сосуды под давлением, необходимость и параметры подогрева устанавливаются нормативной и технологической документацией. При низкой температуре окружающей среды необходимость предварительного подогрева определяется маркой стали, толщиной металла, условиями сварки и требованиями технологической документации.

Как определить необходимость подогрева: углеродный эквивалент и другие факторы

Чтобы понять, нужен ли подогрев, сварщики используют расчётный показатель – углеродный эквивалент. Это условная величина, которая показывает, насколько сталь склонна к образованию трещин. Чем выше углеродный эквивалент, тем больше вероятность проблем.

Что такое углеродный эквивалент

Углеродный эквивалент – это показатель, который учитывает влияние всех легирующих элементов на свариваемость стали. Он как бы «переводит» действие хрома, марганца, молибдена и других элементов в эквивалентное количество углерода. Дело в том, что углерод сильнее всего влияет на прокаливаемость и склонность к закалке. Чем выше углеродный эквивалент, тем выше потенциальная склонность стали к закалочным структурам и холодному растрескиванию, поэтому потребность в подогреве возрастает при прочих равных условиях.

Как его рассчитать

Существует несколько формул для расчёта. Самая распространённая – формула Международного института сварки (IIW).

Формула IIW

Вот как выглядит эта формула:

Cэкв = C + Mn/6 + (Cr + Mo + V)/5 + (Cu + Ni)/15

Где содержание каждого элемента подставляется в процентах. Полученное число сравнивают с нормативными значениями.

Пример расчета

Возьмём сталь 09Г2С – она часто используется в строительстве и трубопроводах. Её химический состав примерно такой: C = 0,09 %, Mn = 1,6 %, Si = 0,6 %, Cr, Mo, V, Cu, Ni – в пределах сотых долей процента.

Подставляем в формулу: Cэкв = 0,09 + 1,6/6 + (0,2)/5 + (0,3)/15 = 0,09 + 0,27 + 0,04 + 0,02 = 0,42 %.

Полученное значение Cэкв используют совместно с толщиной металла, способом сварки, температурой окружающей среды и другими параметрами для определения необходимости предварительного подогрева. Само значение углеродного эквивалента не является единственным основанием для назначения температуры подогрева.

Как сильно нагревать?

Температура подогрева – ключевой параметр. Слишком низкая не даст нужного эффекта, слишком высокая может ухудшить свойства металла.

От чего зависит температура подогрева

Температура зависит от трёх основных факторов:

• марка стали – чем больше углерода и легирующих элементов, тем выше требуется температура;
• толщина металла – чем толще деталь, тем выше должна быть температура, чтобы обеспечить равномерный прогрев зоны термического влияния.

Влияет и температура окружающего воздуха – на холоде подогрев усиливают.

Как марка стали влияет на режим температуры?

Для ряда низкоуглеродистых сталей предварительный подогрев при определённых условиях сварки может не требоваться. Решение принимают с учётом марки стали, толщины, температуры окружающей среды и требований технологии.

Для низколегированных сталей, например 09Г2С и 17Г1С, режим предварительного подогрева определяется конкретной технологией сварки, толщиной металла, условиями окружающей среды и требованиями нормативной документации.

Влияние толщины металла

Чем толще металл, тем быстрее он остывает и тем выше риск трещин. Поэтому с увеличением толщины требования к подогреву ужесточаются. С увеличением толщины металла возрастает интенсивность отвода тепла, поэтому необходимость и параметры подогрева определяют с учётом толщины, марки стали и технологии сварки.

Какую температуру необходимо поддерживать во время сварки

Нагреть деталь перед сваркой – это только полдела. Особенно важно ещё не дать ей остыть, пока вы варите. Такой нагрев во время работы называют сопутствующим. Суть простая: каждый новый слой шва нужно накладывать на ещё тёплый металл.

Обычно температура между проходами не должна падать ниже той, до которой вы прогрели деталь в самом начале. Если заметили, что металл остыл сильнее допустимого, работу лучше приостановить и прогреть его заново. Иначе шов может получиться ненадёжным.

Таблица температуры подогрева стали перед сваркой

Вот обобщённая таблица для ориентира. Точные значения всегда сверяйте с нормативной документацией для вашей конкретной марки стали.

Важно: приведённые сведения имеют справочный характер. Точная необходимость предварительного подогрева и его температура определяются с учётом марки и химического состава стали, толщины металла, способа сварки, температуры окружающей среды, условий эксплуатации конструкции и требований нормативной и технологической документации.

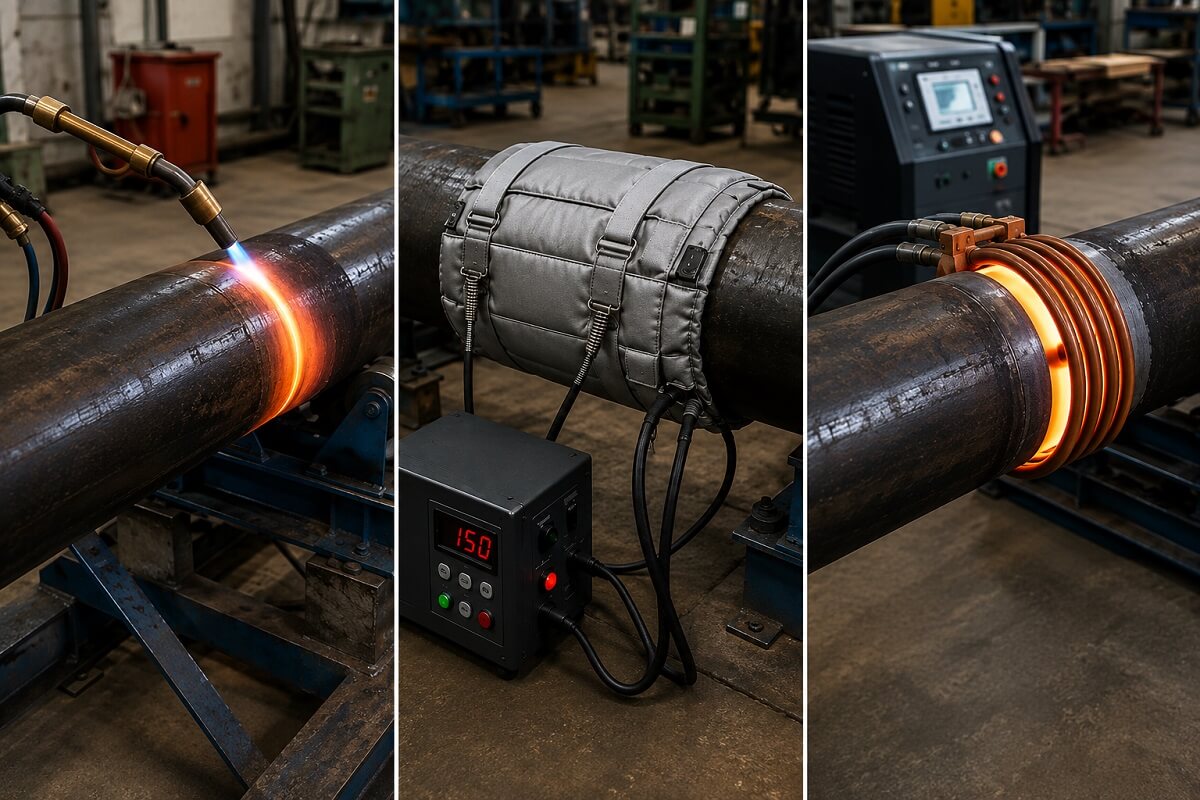

Способы подогрева металла перед сваркой

Существует три основных способа подогрева. Каждый имеет свои особенности.

Газовый подогрев

Самый распространённый метод в мастерских. Используются пропано-кислородные или пропан-воздушные газовые горелки. Способ позволяет быстро нагревать нужную зону, особенно на деталях сложной формы.

Плюсы: доступность, простота, мобильность, подходит для полевых условий.

Минусы: сложно контролировать температуру, неравномерный нагрев, риск перегрева локальных участков, выделяется дым.

Электрический нагрев

Используются электрические печи сопротивления или гибкие электронагреватели (нагревательные пояса, маты). Этот способ даёт более равномерный и контролируемый нагрев.

Плюсы: высокая точность, равномерность нагрева, чистота, возможность автоматизации.

Минусы: требуется источник электричества, не всегда удобен в полевых условиях, может быть дороже газового.

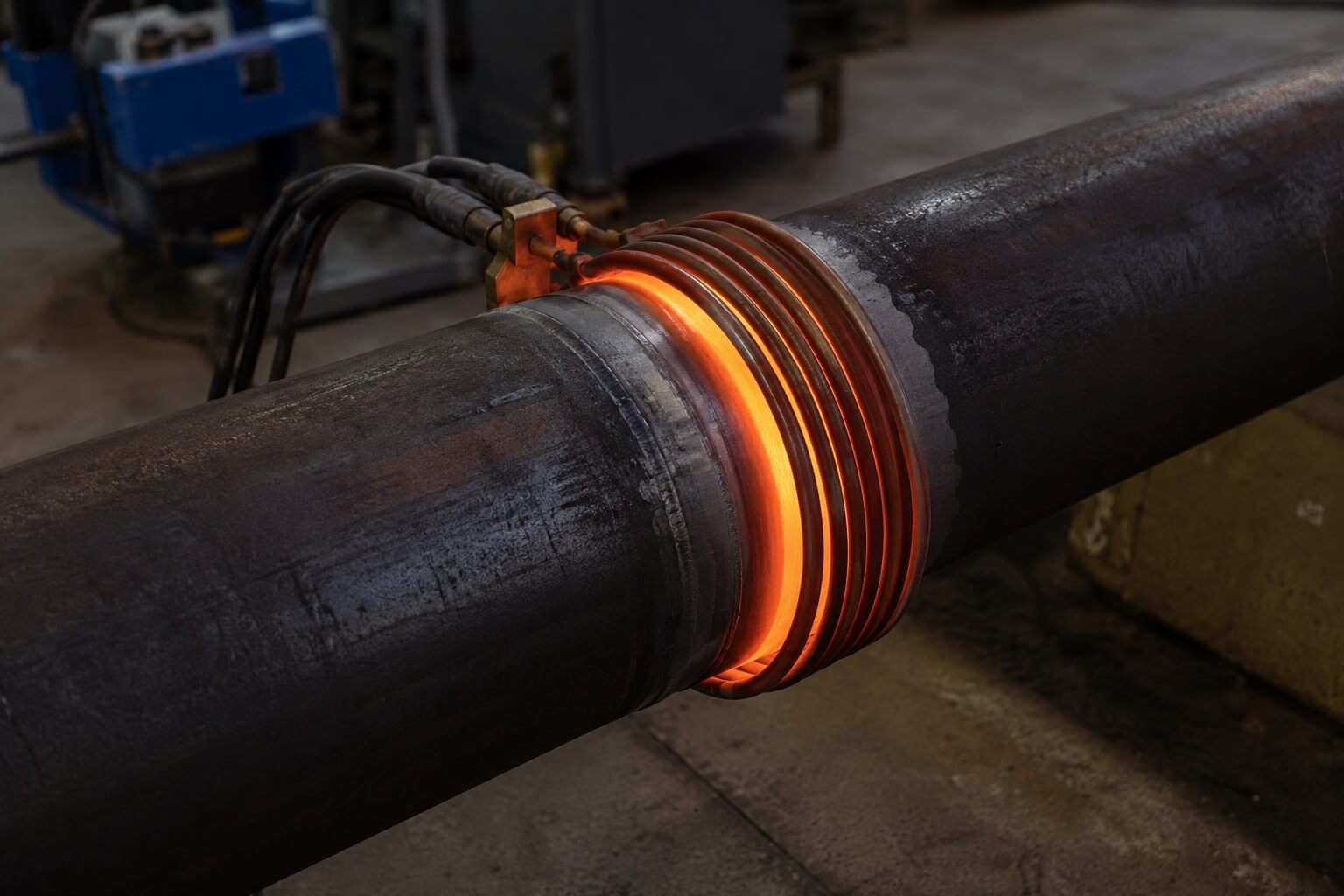

Индукционный подогрев

Индукционный подогрев позволяет быстро и локально нагревать металлические детали с контролем температуры. Катушка индукционного нагревателя создаёт переменное магнитное поле, которое наводит в металле вихревые токи. Металл нагревается изнутри быстро и равномерно. Этот метод особенно эффективен для подогрева трубопроводов и кольцевых стыков.

Плюсы: очень высокая скорость, равномерный нагрев, точный контроль температуры, чистота, безопасность (нет открытого пламени), подходит для автоматизации.

Минусы: дорогое оборудование, требует специальной подготовки, не всегда подходит для деталей сложной формы.

Как выбрать способ подогрева

Для локального и равномерного нагрева металлических деталей перед началом сварки может применяться индукционный нагрев (подробнее что такое индукционный нагрев). В отличие от открытого пламени, он позволяет контролируемо нагревать заданную зону детали. Если вам нужна скорость и точность – выбирайте индукционный нагрев. Если вы работаете в поле и бюджет ограничен – подойдёт газовый. Для крупных деталей и массового производства лучше использовать электрические печи.

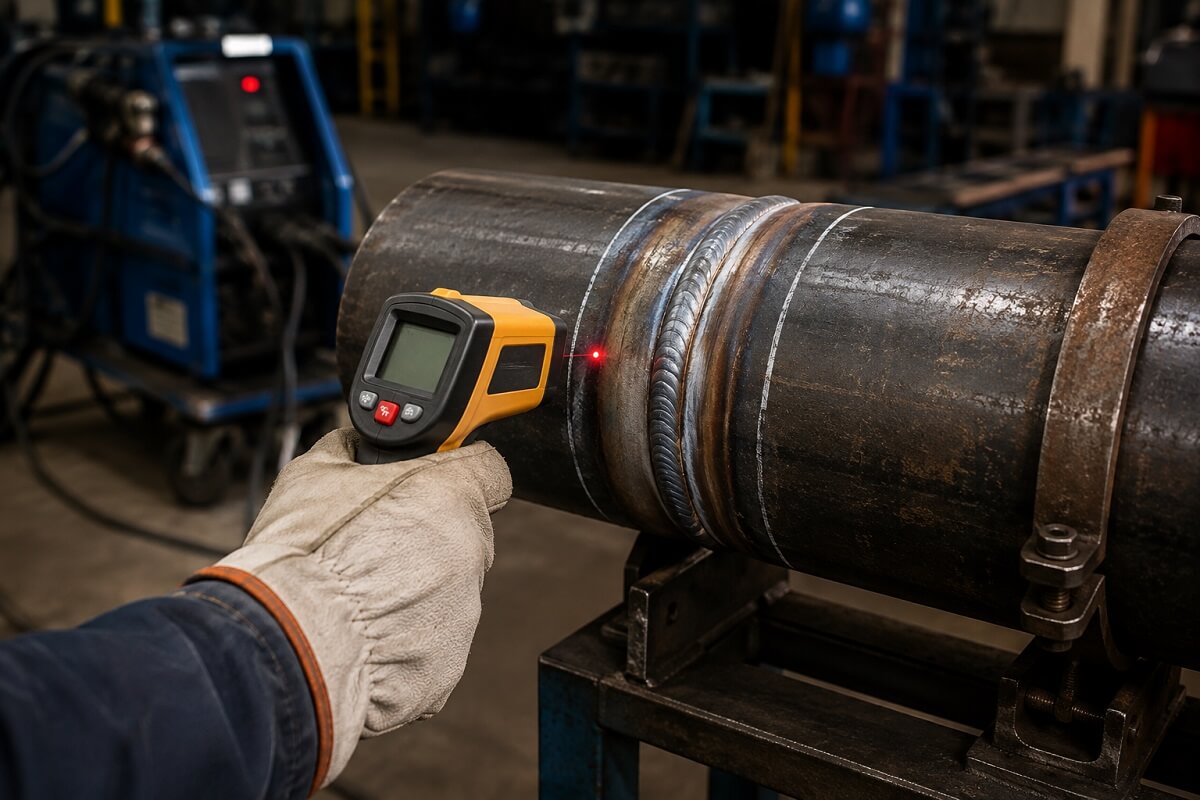

Как контролировать температуру подогрева перед сваркой

Температуру подогрева нужно контролировать обязательно. Сделать это можно несколькими способами:

• термокарандаши и термокраски – самый простой и доступный способ, но дают приблизительные значения;
• контактные термометры (термопары) – точное измерение в конкретной точке;
• пирометры – бесконтактные приборы, позволяют быстро измерить температуру на расстоянии.

Для стыков труб по СП 284.1325800.2016 температуру контролируют непосредственно перед сваркой в каждой четверти по периметру. Измерения проводят на наружной поверхности трубы на расстоянии 10–15 и 60–75 мм от торца.

Сопутствующий подогрев во время сварки

Сопутствующий подогрев при сварке – это поддержание температуры во время всего процесса, между проходами. Он используется, когда деталь большая и быстро остывает, или когда требования к качеству особенно высоки.

Зачем поддерживать температуру между проходами? Чтобы каждый последующий слой шва накладывался на достаточно горячий металл. Это предотвращает резкое охлаждение, образование закалочных структур и трещин. Если допустить охлаждение ниже допустимой температуры, шов может стать хрупким. При длительных перерывах в сварке стык может потребовать повторного нагрева или даже перерезки.

Послесварочная термообработка

Иногда одного подогрева недостаточно. После сварки ответственных конструкций (трубопроводы, сосуды под давлением) применяют термическую обработку для снятия остаточных напряжений и улучшения структуры металла.

Отпуск

Отпуск применяют для снижения остаточных напряжений, твёрдости и повышения пластичности металла. Конкретные параметры обработки определяются маркой стали, толщиной изделия и требованиями технологической документации.

Отжиг

Нагрев до более высокой температуры (выше точки фазовых превращений), выдержка и очень медленное охлаждение. Снимает все виды напряжений, устраняет наклёп, размягчает металл.

Нормализация

Нагрев до температуры на 30–50 °C выше точки фазовых превращений, выдержка и охлаждение на воздухе. Измельчает зерно, улучшает структуру, повышает прочность.

Снятие остаточных напряжений

Часто используется как обобщающий термин для отпуска. Цель – убрать напряжения, оставшиеся после сварки, чтобы конструкция не деформировалась при эксплуатации.

Когда подогрев перед сваркой не требуется

Подогрев стыков не требуется для:

• тонколистовых деталей из обычных сталей;
• аустенитных нержавеющих сталей (при определённых условиях);
• при сварке под флюсом заполняющих слоев шва (в некоторых случаях).

Но даже в этих случаях, если на улице мороз или на металле есть конденсат, необходим хотя бы лёгкий прогрев для просушки.

Нормативные требования к подогреву перед сваркой

Все требования к предварительному подогреву прописаны в нормативных документах. Например:

• СП 284.1325800.2016 – для промысловых трубопроводов;
• ВСН 006-89 – для строительства трубопроводов;
• РД 51-31323949-38-98 – для технологических трубопроводов.

Там указаны конкретные температуры в зависимости от марки стали, толщины и условий работы. Сварщик обязан с ними ознакомиться до начала работы.

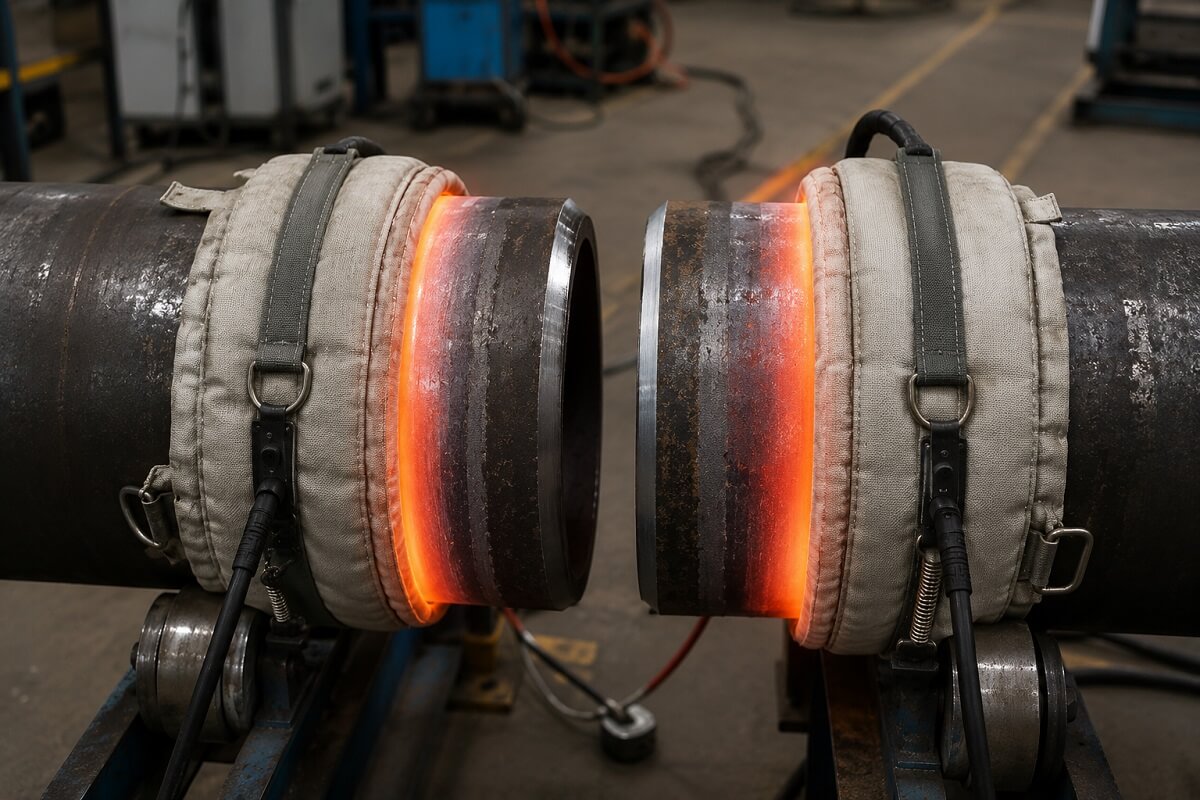

Как правильно выполнить подогрев перед сваркой

Правильный подогрев – это не просто «погреть и сварить». Это процесс, который требует внимания.

1. Очистите и обезжирьте поверхность в зоне сварки.
2. Выберите способ и подготовьте оборудование.
3. Нагревайте зону равномерно. Зону прогрева необходимо прогревать равномерно по ширине, установленной технологической документацией. Для сварки стыков труб в соответствии с СП 284.1325800.2016 зона подогрева составляет 150 мм — по 75 мм в каждую сторону от стыка.
4. Контролируйте температуру – лучше всего пирометром или термопарой.
5. Как только температура достигнута, сразу приступайте к сварке. Не давайте металлу остыть.
6. В процессе сварки следите за температурой между проходами. Если нужно – прогрейте дополнительно.

Частые ошибки при подогреве металла

Даже опытные сварщики иногда ошибаются. Вот самые распространённые ошибки:

• Неравномерный нагрев. Греют одну точку, а не всю зону. Возникают дополнительные напряжения, которые могут привести к деформации.
• Неправильная температура. Перегрев – так же плох, как и недогрев. Слишком высокая температура может ухудшить структуру металла, слишком низкая – не даст нужного эффекта.
• Отсутствие контроля. Сварщик греет «на глаз», без термометра. В результате температура не соответствует требованиям.
• Игнорирование сопутствующего подогрева. Прогрели только перед сваркой, а в процессе дали металлу остыть. Это сводит на нет все усилия.
• Пренебрежение просушкой. Если не удалить влагу, в шов попадёт водород, что приведёт к трещинам.

Подогрев стали перед сваркой – не формальность, а важнейший этап технологии. Он предотвращает образование трещин, снижает внутренние напряжения и повышает надёжность всей конструкции. Главное – правильно определить температуру предварительного подогрева при сварке, выбрать подходящий способ и строго контролировать процесс.

Часто задаваемые вопросы

При какой температуре нужен подогрев перед сваркой?

Температура зависит от марки стали, толщины металла, способа сварки и условий работы. Точное значение устанавливается технологической и нормативной документацией.

Какие стали требуют предварительного подогрева?

В первую очередь стали, склонные к образованию холодных трещин: высокоуглеродистые и некоторые низколегированные стали. Необходимость подогрева определяется для конкретных условий сварки.

Нужно ли подогревать 09Г2С перед сваркой?

Не всегда. Решение зависит от толщины металла, температуры окружающей среды, способа сварки и требований технологической документации.

Нужно ли подогревать металл зимой?

Не обязательно. При низкой температуре окружающей среды необходимость подогрева определяют с учётом марки и толщины металла, технологии сварки и нормативных требований.

Чем лучше выполнять подогрев перед сваркой?

Для этого применяют газовый, электрический и индукционный нагрев. Выбор зависит от материала, размеров детали, требуемой температуры и условий работы.

Можно ли использовать индукционный нагрев для подогрева перед сваркой?

Да. Индукционный нагрев позволяет быстро и равномерно нагревать заданную зону металла и контролировать температуру.

Чем предварительный подогрев отличается от послесварочной термообработки?

Предварительный подогрев выполняют до и во время сварки для управления скоростью охлаждения и снижения риска дефектов. Послесварочную термообработку проводят после сварки для изменения структуры металла и снижения остаточных напряжений.
