Установка подшипника на вал с натягом – ответственная операция. Если просто напрессовать его силой, можно повредить дорожки качения, деформировать сепаратор или даже заклинить ролики. Поэтому профессионалы выбирают другой путь – это посадка подшипника на горячую.
В этой статье мы разберем, как правильно нагреть подшипник перед посадкой на вал, какие есть способы и почему один из них считается оптимальным.
Что такое горячая посадка подшипников
Горячая посадка – это когда подшипник перед установкой нагревают. От тепла металл расширяется, и внутреннее кольцо подшипника становится чуть шире. В таком состоянии его легко надеть на вал – он просто скользит, без усилий. Когда подшипник остывает, он сжимается и плотно обхватывает вал, как влитой.
Такой способ используют не всегда, а только в сложных случаях. Например, когда вал толстый, а подшипник должен сидеть очень плотно. Или когда деталь настолько крупная, что запрессовывать её молотком или прессом – значит рисковать. Ведь можно повредить и подшипник, и вал, и всё вокруг. В таких ситуациях горячая посадка подшипников – это не просто удобный вариант, а часто единственный разумный способ сделать работу качественно и без поломок.
В каких случаях рекомендуется нагревать подшипник перед посадкой на вал:
- при монтаже крупных и средних подшипников с натягом на цилиндрический вал;
- для подшипников качения, которые сложно установить механическим способом;
- в условиях, где требуется высокая точность и сохранность геометрии деталей;
- при ремонте и обслуживании промышленного оборудования – электродвигателей, редукторов, насосов.
Каждая из этих ситуаций требует нагрева подшипника перед установкой, и выбор метода напрямую влияет на качество монтажа.
Почему нагрев облегчает монтаж
Нагрев подшипника перед установкой создает разницу температур между внутренним кольцом и валом. Когда подшипник нагревают, его внутреннее кольцо становится теплее вала. И если разница в температуре между ними составляет 80–90 градусов, этого достаточно, чтобы кольцо расширилось ровно настолько, насколько нужно. В этот момент натяг пропадает, и подшипник надевается на вал легко, без ударов и лишних усилий.
Это главное преимущество горячей посадки: вам не приходится толкать, бить или давить. А значит, нет риска повредить ни сам подшипник, ни вал. Никаких задиров, никаких царапин на рабочих поверхностях. Всё происходит мягко, аккуратно и предсказуемо.
До какой температуры нагревать подшипник
Правильный температурный режим – залог успеха. Перегрев так же опасен, как и недостаточный нагрев.
Рекомендуемая температура
Оптимальный нагрев – 80–110 °C. При такой температуре внутреннее кольцо расширяется настолько, чтобы обеспечить свободную посадку, но не происходит структурных изменений металла. Некоторые производители допускают нагрев до 120 °C, но это уже верхний предел.
Почему нельзя перегревать подшипник
Перегрев – одна из главных ошибок. При нагреве свыше 125 °C начинаются необратимые процессы. Твердость металла снижается, микроструктура меняется, и изделие теряет свою нагрузочную способность. Это сокращает срок эксплуатации, иногда в разы. Кроме того, перегрев может повредить уплотнения, разрушить смазку, заложенную в подшипнике, или привести к деформации сепаратора.
От чего зависит температура нагрева
Температура зависит от нескольких факторов:
- диаметр посадочного места и величина натяга – чем больше натяг, тем сильнее нужно нагревать подшипник для его компенсации;
- материал вала и подшипника – разные марки стали имеют разный коэффициент линейного расширения;
- тип подшипника – роликовые и игольчатые изделия требуют более точного контроля температуры из-за их чувствительности к деформациям;
- наличие уплотнений и смазки – некоторые уплотнения не выдерживают высоких температур, а смазка может вытечь или потерять свойства.
Учет всех этих параметров позволяет выбрать правильный температурный диапазон и избежать проблем при монтаже.

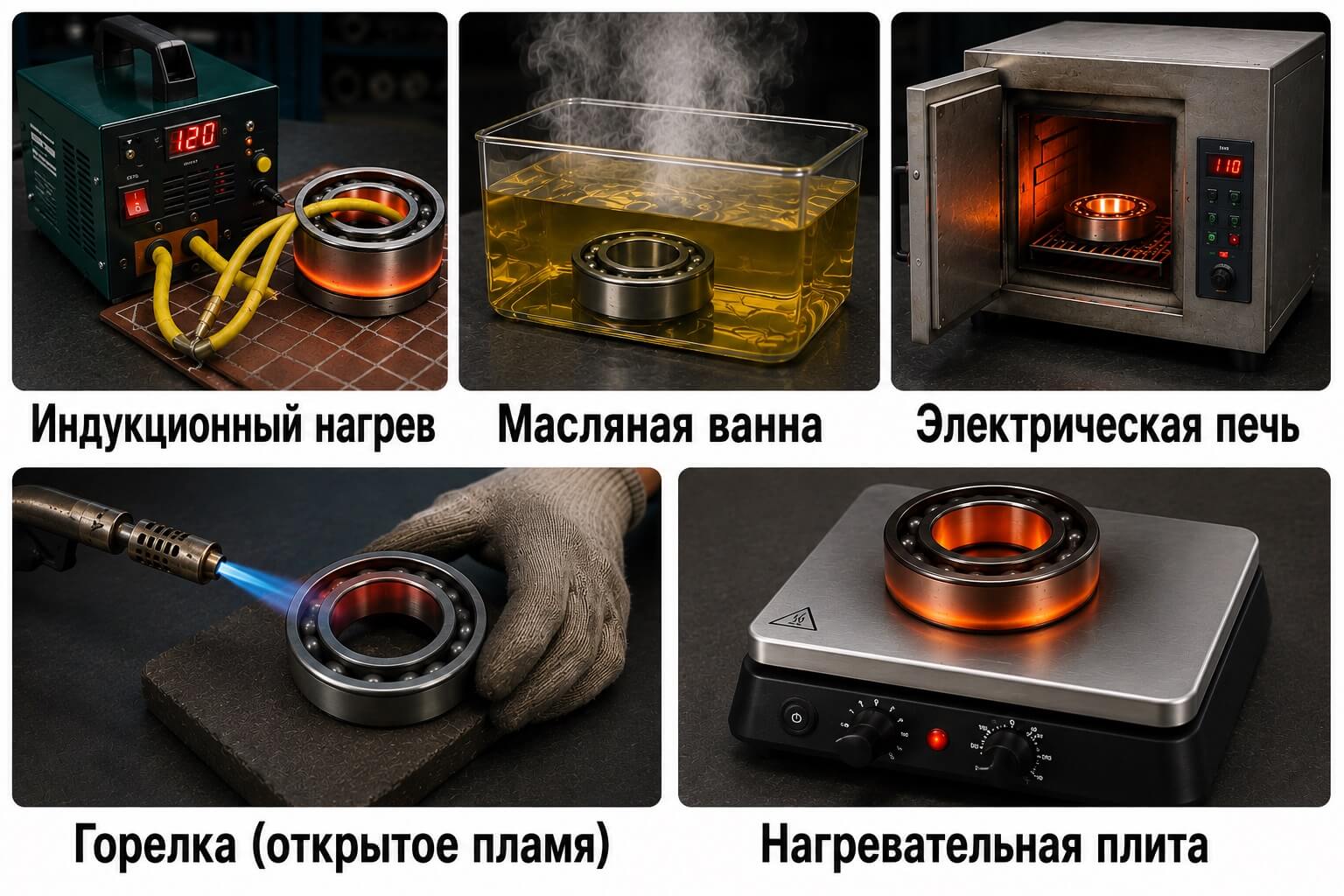

Способы нагрева подшипников
Существует несколько методов нагрева. У каждого есть свои особенности, плюсы и минусы.
Индукционный нагрев
Работает способ хитро, но просто: нагреватель создает магнитное поле, а оно, в свою очередь, наводит в металле подшипника вихревые токи. Эти токи греют деталь изнутри, а не снаружи. Поэтому нагрев получается быстрым, равномерным и полностью контролируемым.
Важный плюс – греется только сам подшипник. Всё, что рядом, остаётся холодным. Это особенно ценно, если вокруг есть резиновые уплотнения, пластиковые детали или соседние узлы, которые нельзя подвергать температуре нагрева подшипника.
Современные индукционные нагреватели – это умные приборы. Можно точно выставить нужную температуру и время нагрева, и аппарат сам всё сделает. После нагрева он автоматически размагничивает подшипник – это важно, чтобы к нему не прилипала металлическая стружка. А ещё такие нагреватели безопасны: нет открытого огня, нет горячего масла, нет вредных испарений.
Они подходят для любых подшипников: от маленьких, размером с монету, до огромных, весом в несколько тонн. Поэтому индукционный нагрев используют и в маленьких мастерских, и на больших заводах.
Масляная ванна
Масляная ванна для нагрева подшипников – старый, проверенный способ, которым пользуются десятилетиями. Деталь просто опускают в горячее масло и ждут, пока он прогреется. Масло греет мягко и равномерно, поэтому этот метод неплохо подходит для деталей сложной формы.
Но у него хватает недостатков. Масло может загореться – это реальный риск. Изделие после такой ванны весь в масле, его нужно отмывать, а это лишняя работа. Ещё и вредные пары в воздухе, дышать тяжело. И греется всё это не быстро – нужно ждать.
К тому же масло со временем портится, его нужно менять, а это дополнительные расходы. Именно поэтому масляную ванну всё чаще заменяют индукционным нагревом – быстрее, чище и безопаснее.
Электрическая печь
В электропечи можно нагревать сразу несколько подшипников. Температура контролируется, нагрев равномерный. Этот метод подходит для крупных партий, когда требуется массовый нагрев.
Но есть и минусы: большая энергоемкость, длительное время нагрева и остывания, сложность контроля температуры каждого отдельного подшипника. Кроме того, печь нагревает не только подшипники, но и окружающий воздух, что приводит к большим теплопотерям.
Другие способы нагрева
Существуют и другие методы на горячую установить подшипник на вал, но они либо устарели, либо слишком опасны:
- Горелка (открытое пламя). Быстрый, но варварский метод. Нагрев неравномерный, есть риск перегрева, деформации и повреждения поверхностей. Открытое пламя также опасно для окружающих конструкций. Не рекомендуется.
- Нагревательная плита. Простой способ, но дает неравномерный нагрев, особенно для крупных подшипников. Подходит только для небольших деталей.
При выборе способа стоит помнить, что удобство и безопасность монтажа напрямую зависят от метода нагрева.
Сравнение способов нагрева
Для удобства выбора приведем сравнительную таблицу по ключевым параметрам.
Индукционный нагрев
- Скорость: очень высокая
- Безопасность: высокая
- Точность контроля: высокая
- Риск загрязнения: отсутствует
- Удобство: высокое
- Стоимость эксплуатации: низкая
Масляная ванна
- Скорость: низкая
- Безопасность: низкая
- Точность контроля: средняя
- Риск загрязнения: высокий
- Удобство: низкое
- Стоимость эксплуатации: высокая
Электрическая печь
- Скорость: средняя
- Безопасность: средняя
- Точность контроля: средняя
- Риск загрязнения: отсутствует
- Удобство: среднее
- Стоимость эксплуатации: средняя
Открытое пламя (горелка)
- Скорость: высокая
- Безопасность: очень низкая
- Точность контроля: низкая
- Риск загрязнения: возможен
- Удобство: низкое
- Стоимость эксплуатации: средняя
Эти данные показывают, что индукционный нагрев опережает альтернативы практически по всем критериям, что делает его выбором профессионалов.

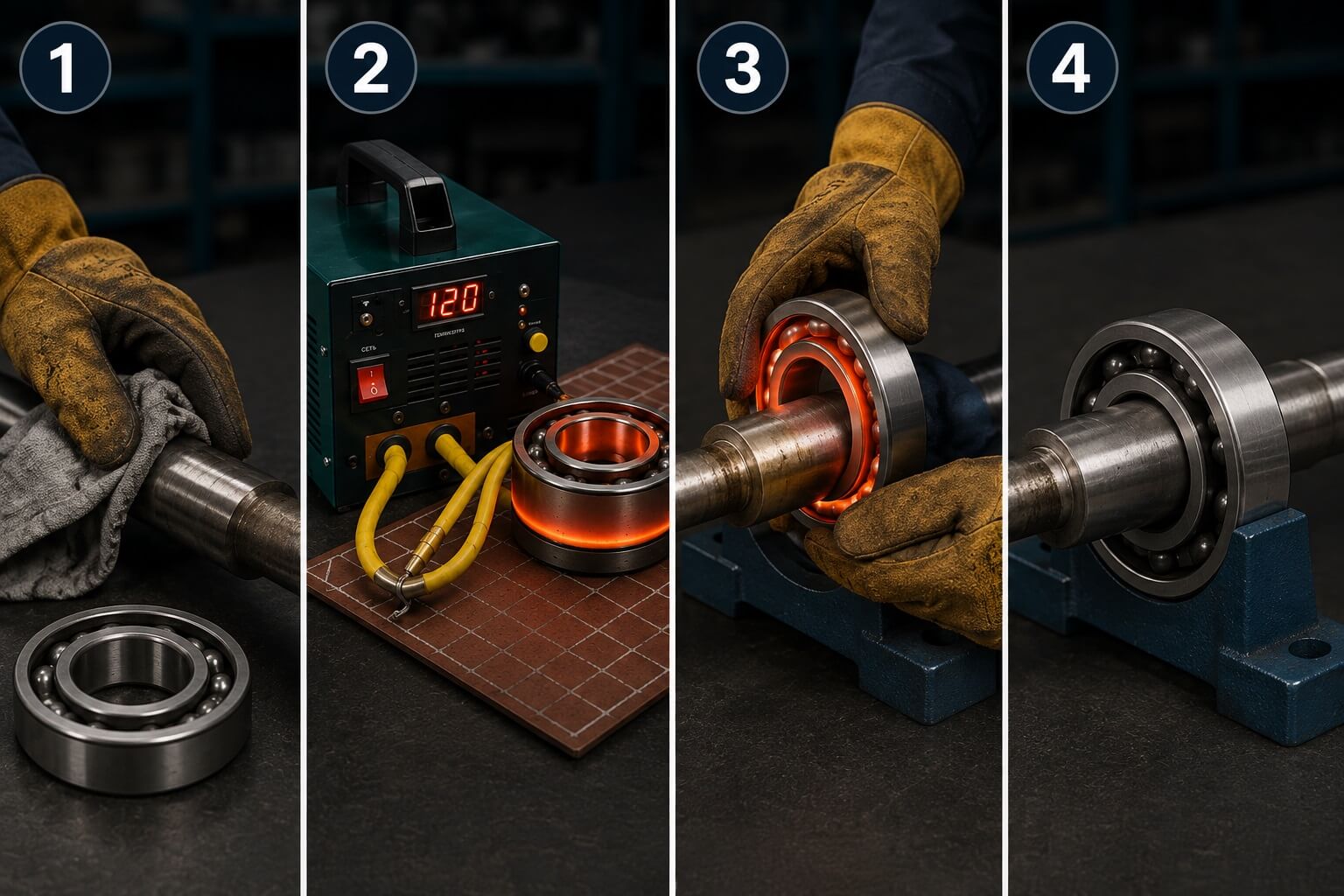

Как выполнить горячую посадку подшипника
Процесс требует внимания и соблюдения порядка действий. Разберем его по шагам.
Подготовка
Перед нагревом обязательно осмотрите подшипник, вал и все сопрягаемые поверхности. Убедитесь, что нет заусенцев, грязи или повреждений. Подготовьте чистое место для установки.
Нагрев
Лучший выбор – индукционный нагреватель. Он самый удобный, безопасный и точный. Выставляете на нём нужную температуру – обычно 80–110 °C, этого достаточно, чтобы подшипник расширился и легко наделся на вал. Главное – не отходить от прибора и следить за процессом, чтобы случайно не перегреть деталь. Обязательно используйте температурный датчик – он поможет держать градусы под контролем и не даст металлу перегреться.
Установка на вал
После достижения нужной температуры быстро и аккуратно снимите подшипник с нагревателя. Наденьте его на подготовленный вал до упора, пока он еще горячий. Действуйте уверенно, не допуская перекоса. Подшипник должен сесть легко, без излишнего усилия.
Охлаждение
После установки дайте подшипнику медленно остыть до температуры окружающей среды. Не используйте принудительное охлаждение (водой или воздухом), чтобы избежать резких перепадов температур и микротрещин. В процессе остывания натяг восстановится.
Основные ошибки при горячей посадке
Даже опытные мастера иногда ошибаются. Вот самые частые промахи:
- Перегрев подшипника. Это снижает твердость и ресурс. Не нагревайте выше рекомендованных 120 °C.
- Неравномерный нагрев. Из-за этого подшипник расширяется неравномерно, может перекоситься при установке.
- Загрязнение посадочных поверхностей. Грязь или пыль мешают точной установке и могут сократить срок службы.
- Неправильный расчет температуры. Слишком низкая температура не даст нужного расширения, слишком высокая – повредит металл. Всегда учитывайте диаметр и натяг.
Избегая этих ошибок, вы гарантируете долгую и надежную работу подшипникового узла. Перегрев, неравномерный нагрев или монтаж с ударами могут привести к преждевременному износу подшипника и сокращению срока его службы.
Почему индукционный нагрев считается оптимальным
Индукционный нагрев признан мировыми производителями подшипников, такими как SKF и FAG, наиболее эффективным и безопасным методом монтажа. Почему?
- Скорость и эффективность. Нагрев происходит за секунды, что экономит время и энергию.
- Безопасность. Нет открытого пламени, нет горячего масла, нет вредных испарений. Нагревается только деталь, а не окружающий воздух.
- Равномерность. Нагрев происходит по всей окружности, что исключает деформацию и перекос.
- Точность. Современные нагреватели позволяют контролировать температуру до 1 градуса.
- Чистота. Отсутствие масла и загрязнений. Подшипник остается чистым, а значит, и смазка после остывания будет чистой.
- Автоматическое размагничивание. Исключает риск притягивания металлической стружки.
- Универсальность. Подходит для любого типа подшипников – от небольших шариковых до крупных роликовых весом в сотни килограммов.
Эти преимущества делают индукционный нагрев не просто удобным, а по-настоящему правильным выбором для профессионального монтажа.
Требования безопасности
Нагрев подшипников, особенно в масле, требует строгого соблюдения правил безопасности:
- Используйте защитные перчатки. Подшипник горячий, и вы можете получить ожог. Используйте термостойкие перчатки.
- Контролируйте температуру. Никогда не нагревайте подшипник выше допустимого предела (обычно не более 120 °C). Используйте пирометр или термодатчик.
- Избегайте перегрева масла. При нагреве в масляной ванне оно может загореться. Всегда используйте термостойкие масла и следите за температурой.
- Работайте в проветриваемом помещении. Когда масло нагревается, оно выделяет дым и испарения. Вдыхать это вредно.
- Используйте только исправное оборудование. Индукционные нагреватели и печи – не те приборы, где можно надеяться «на авось».
- Не трогайте подшипник во время нагрева. Он горячий – это очевидно. Но даже после отключения прибора на ощупь проверять его не стоит.
Соблюдение этих требований – залог вашей безопасности и долговечности оборудования. Не пренебрегайте ими.
Часто задаваемые вопросы
До какой температуры можно нагревать подшипник?
Обычно подшипники нагревают до 80–110 °C. Превышать 120 °C не рекомендуется, чтобы не повредить металл, смазку и уплотнения.
Можно ли нагревать подшипник газовой горелкой?
Можно, но нежелательно. Открытое пламя нагревает металл неравномерно и увеличивает риск перегрева и повреждения подшипника.
Что лучше — масляная ванна или индукционный нагреватель?
Индукционный нагреватель быстрее, безопаснее и позволяет точно контролировать температуру. Масляная ванна считается более старым методом и требует дополнительной очистки подшипника.
Нужно ли смазывать подшипник после нагрева?
Если смазка не была удалена и подшипник не перегревался, дополнительная смазка обычно не требуется. При необходимости следуйте рекомендациям производителя.
Можно ли нагревать подшипник при установке на вал?
Да. Горячая посадка — один из самых распространенных способов монтажа подшипников с натягом на вал или ось.
Можно ли нагревать закрытые подшипники?
Можно, но только в пределах допустимой температуры. Открытые подшипники менее чувствительны к нагреву, тогда как для закрытых важно учитывать тип уплотнений и рекомендации производителя.
